Двигатель генератора запустился, но свет не появился — это ещё не доказывает неисправность самого двигателя. Пуск двигателя и переключение нагрузки происходят отдельно. АВР — автоматический ввод резерва — управляет переходом между источниками питания. Для подачи энергии потребителям недостаточно услышать работающий дизель: система должна подтвердить готовность резервного источника и выполнить силовое переключение.
Что делает АВР, а что делает генератор
Генераторная установка вырабатывает электроэнергию. Устройство переключения выбирает, от какого источника питать подключённую к нему нагрузку: от сети или от резерва. Контроллер следит за параметрами вводов и управляет последовательностью действий. В одном изделии эти функции могут быть объединены, в другом контроллер и силовые аппараты поставляются отдельно.
Поэтому надпись «автозапуск» в описании генератора не отвечает на вопрос, кто переключает силовые цепи. До покупки уточните состав поставки: есть ли сам аппарат переключения, совместимый контроллер и предусмотренное проектом управление пуском. Сам по себе отдельный контроллер АВР не заменяет весь силовой щит.
Почему после пропадания сети возникает пауза

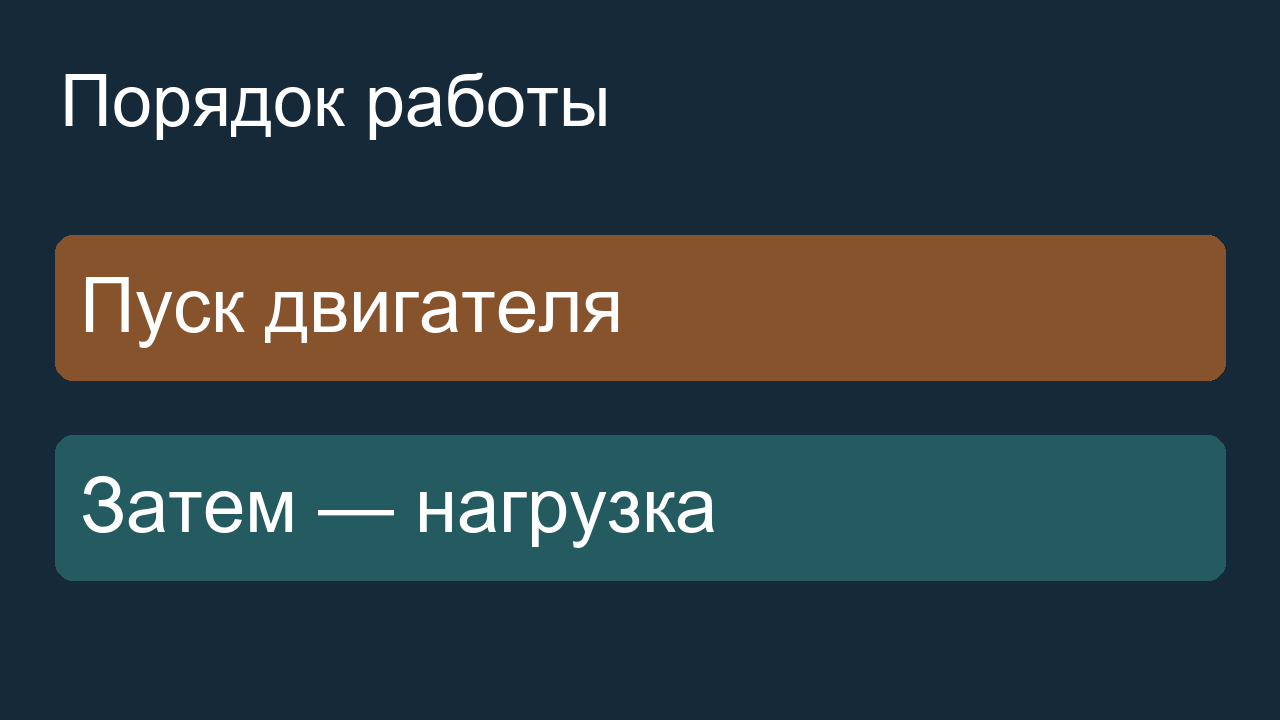

В схеме «сеть — резервный генератор» сначала обнаруживается недопустимое состояние основного источника. Затем, если выполнены условия алгоритма, поступает команда на запуск. После пуска проверяется готовность генератора принять нагрузку. Только после этого выполняется переключение. После восстановления стабильного сетевого питания нагрузка возвращается на сеть с предусмотренной задержкой.
Длительность этих этапов зависит от оборудования и его настроек. Не переносите секунды из инструкции другого генератора на свою установку Cummins. Запросите у обслуживающей организации именно ваш алгоритм: какие параметры контролируются, когда выдаётся команда пуска и что считается готовностью резерва.
АВР с запуском остановленного двигателя не обеспечивает мгновенное восстановление питания. Для сервера, контроллера котла и другого чувствительного оборудования укажите, сколько времени оно может оставаться без питания. Обсудите с проектировщиком, чем перекрыть этот промежуток, например с помощью ИБП.
Зачем различать типы переключения
При открытом переходе прежний источник отключается до подключения нового. Так работает, в частности, механизм Cummins GTEC с блокировкой, препятствующей соединению источников через силовые контакты. Но название бренда генератора не определяет исполнение установленного рядом АВР.
Не выбирайте режим только по обещанию «без разрыва». Допустимые варианты зависят от конкретного переключателя, контроллера и схемы объекта. Например, у контроллеров одного семейства могут различаться исполнения для выключателей и переключателей. Попросите указать поддерживаемый режим в документации выбранной комплектации, а не только в общей рекламе серии.
Почему запуск без нагрузки не проверяет весь резерв
Тестовый пуск может быть предусмотрен без перевода потребителей на генератор. В таком случае работающий двигатель при исправной сети — ожидаемый результат теста. Он не подтверждает, что при аварии силовые аппараты переключатся, а установка выдержит подключение оборудования. В описании GTEC отдельно предусмотрены проверки с нагрузкой и без неё.

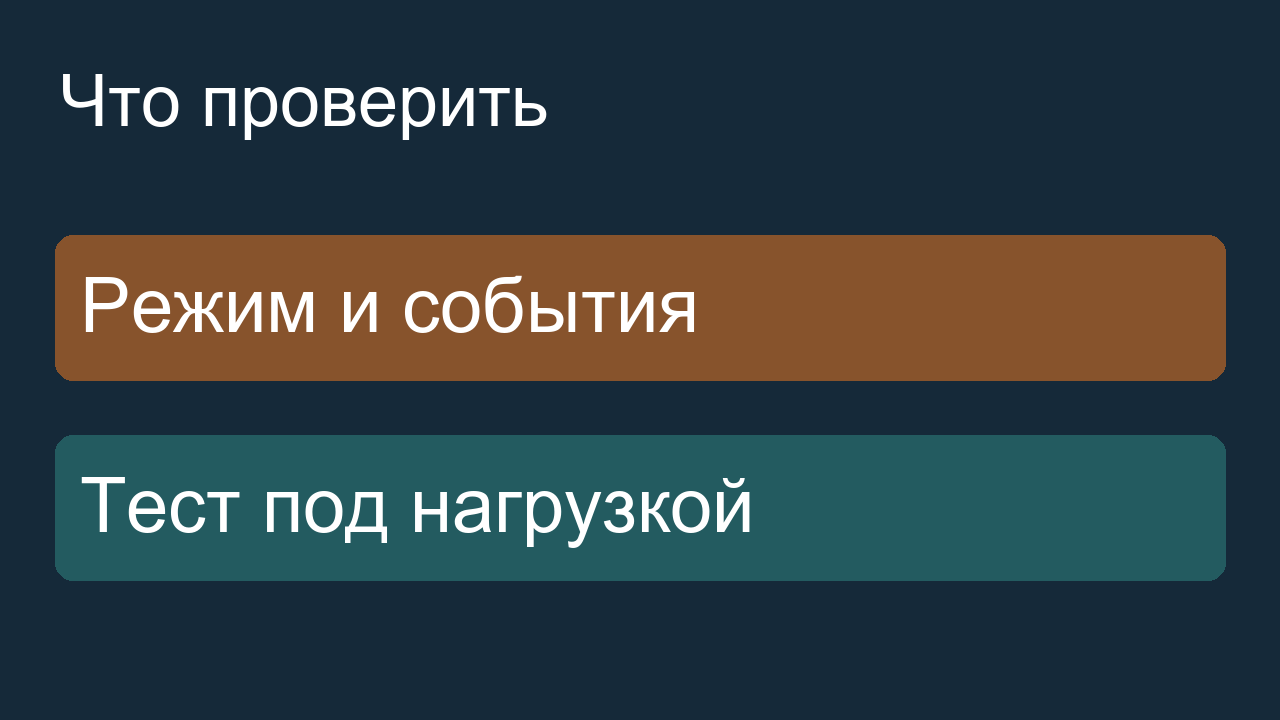

Согласуйте с обслуживающей организацией программу испытания: какой ввод имитируется недоступным, какие потребители участвуют, кто наблюдает переключение и как подтверждается возврат на сеть. Проверку с возможным перерывом питания нужно согласовать с ответственными за оборудование. Не имитируйте аварию случайным отключением аппаратов.
Что записать, если двигатель работает, а нагрузка не питается
Без открытия щита запишите модель генераторной установки, модель АВР и контроллера, выбранный режим и видимые сообщения на дисплеях. Отметьте время пропадания сети, пуска двигателя и появления тревоги. Важно различать плановый тест, реальную аварию и ожидание готовности источника.
Передайте эти сведения специалисту вместе с описанием: питание не появилось вообще, появилось и пропало или не вернулось после восстановления сети. По времени событий специалист сможет сопоставить сообщения генератора и АВР. Не вскрывайте силовой щит, не замыкайте управляющие клеммы и не обходите блокировки: внутри может сохраняться опасное напряжение от одного из вводов.
До испытаний проверьте также расчёт потребителей. Если нужно разобраться в паспортных номиналах, начните с пересчёта кВА и кВт генератора. Правильная мощность и правильное переключение решают разные задачи; для рабочего резерва нужны оба условия.
Пуск и переключение: короткое объяснение
Видео показывает последовательность перехода на резерв и объясняет, почему тест без нагрузки не подтверждает работу всей системы.
